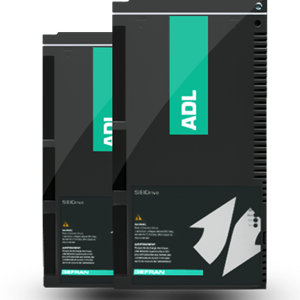

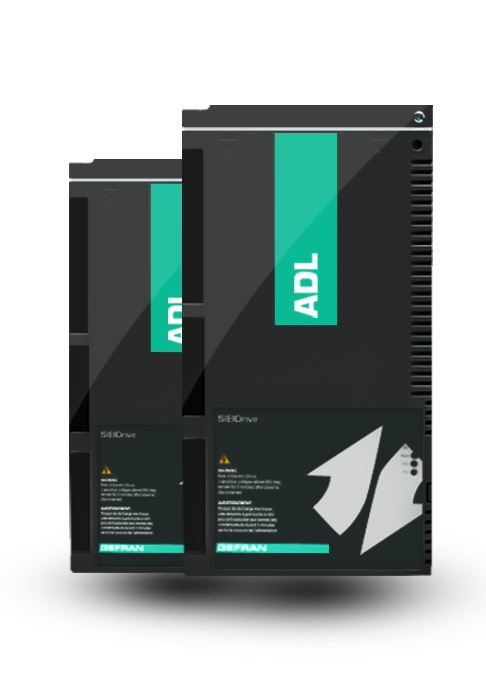

SIEI西威變頻器ADL系列

SIEI西威變頻器ADL系列型號：

ADL200

相關產品：

概述:

SIEI西威變頻器ADL系列技術特性

SIEI西威變頻器ADL系列功能

SIEI變頻器ADL200

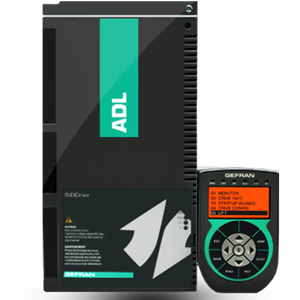

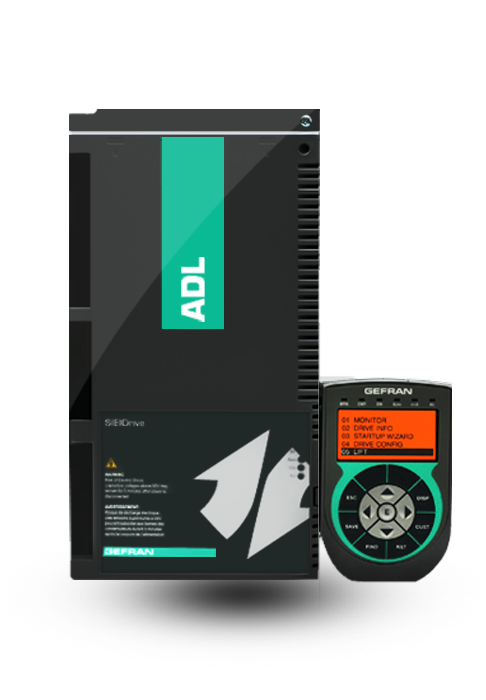

一、變頻器操作面板說明

二、變頻器端口功能說明

三、可插拔端子（控制回路）分配功能說明

四、Heidehain（海德漢）ERN 1387插針分布圖與分頻接線圖

五、菜單與調試參數

一、 變頻器操作面板說明

BRK 抱閘信號

CNT 運行信號

EN 變頻器使能信號

LIM 變頻器輸出電流達到最大極限電流

A-0 零速

AL 變頻器有故障報警

ESC 返回、取消

SAVE 保存

FIND 參數代碼

RST 設置報警

CUST 顯示10參數修改

DISP 顯示某個目錄下的驅動運行參數

E 確認

▲ 上翻

▼ 下翻

? 左翻

? 右翻

二、變頻器端口功能說明

L1，L2，L3變頻器的輸入線

U，V，W變頻器的輸出線

+BR1，C 接制動電阻

9Enable）使能信號

8（FWD）正轉 7（REV）反轉

12（COM）公共端

5（SPD1）多段速0 4（SPD2）多段速1

3（SPD3）多段速2

56、57（DRIVE OK）故障輸出（標準，可更改）

54、55（BRAKE）抱閘檢測輸出（標準，可更改）

端子與接線說明

一、主線路注意事項

1、制動電阻應接在BR1和C之間，不能接在C和D或者D和BR1之間，如果接錯會損壞變頻器

2、主線路端子在接線時要擰緊，不然會影響變頻器和電機性能，容易產生故障.

控制線路注意事項

采用變頻器內部24V時，需要將變頻器11、12端子接入回路。

當曳引機在安裝與設計相反時，如果要調換方向需要將13，14調換的同時，微機板上A+與A-、B+與B-也要調換。

3接線端子定義可以參考下面接線圖

端子	端子功能	最大值
L1、L2、L3	交流進線電壓	230-15% 460+15%
BR1、C	制動單元
C1、D	直流母線電壓連線	770VDC/1.65 輸出電流
U、V、W	電機連接線

三、可插拔端子（控制回路）分配功能說明

	Terminals	StripX1	Function
T1	1	/	/
	2	BrakeFble	抱閘反饋信號
	3	Mlt spd S2	默認設置:多段數選擇2
	4	Mlt spd S1	默認設置:多段數選擇1
	5	Mlt spd S0	默認設置:多段數選擇0
	6	Emergen cy mode	應急模式
	7	Start Rev Cmd	反轉
	8	Start Fwd Cmd	正轉
	9	Abilitazione Hw (Enable)	使能
	10、11	0(24V)	+24V輸出參考點12
	12	+24V	+24V輸出參考點10、11
T3	50、51	Door(Digital output4)	門控制型號
	52、53	Run Contactor(Digital output3)	運行信號
	54、55	Brake contactor(Digital output2)	抱閘反饋
	56、57	Drive OK(Digital output1	變頻器故障
T2	40、41	Analog input2	可編程模擬輸入口2
	42、43	Analog input1	可編程模擬輸入口1
	44、45	Analog 0utput2	可編程模擬輸出口2
	46、47	Analog 0utput1	可編程模擬輸出口1
	48	-10V out	-10V輸出參考點46
	49	+10V out	+10V輸出參考點46

四、Heidehain（海德漢）ERN 1387插針分布圖與分頻接線圖

制動電阻選型

實際選用制動電阻時，該表為10% ED的計算值。而電梯應用的制動周期比較頻繁，一般情況選用制動電阻的功率不得小于表中的功率,應該選擇偏大些。同步最好是選擇變頻器功率的30%。比如15KW的變頻器可以選擇15×30%=4.5KW的制動電阻。（異步不需要）。而阻值選用也要選得偏小些，但絕對不能低于表中最小的制動阻值。

變頻器信號	制動電阻型號	P(KW)	R(Ω)	E(kJ)
1055	MRI/T900 68R	1.5	67-68	33
2075	MRI/T900 68R	1.5	67-68	33
2110	MRI/T1300 49R	2	36 - 49	48
3150	MRI/T2200 28R	3	26 - 28	82
3185	MRI/T4000 15R4	6	15 - 15.4	150
3220	MRI/T4000 15R4	6	15 - 15.4	150
