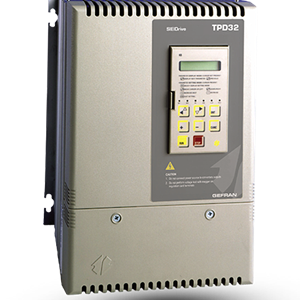

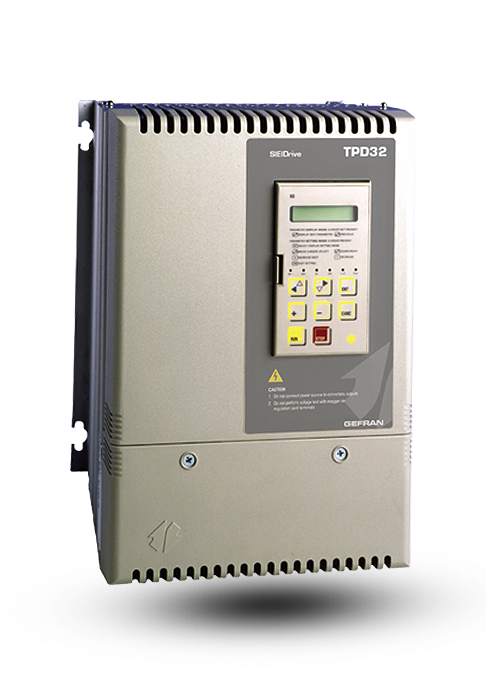

SIEI西威直流調速器TPD32系列
*TPD32-500/520-20-4B
*TPD32-500/520-40-4B
*TPD32-500/520-70-4B
*TPD32-500/520-110-4B
*TPD32-500/520-140-4B
*TPD32-500/520-185-4B
*TPD32-500/520-280-4B
*TPD32-500/520-350-4B
*TPD32-500/520-420-4B
*TPD32-500/520-500-4B
*TPD32-500/520-650-4B
*TPD32-500/520-770-4B
相關產品 ：
概述:
TPD32系列整流裝置為三相交流電源直接供電的全數字控制裝置，其用途為調節它勵直流電動機的速度和轉矩。它的結構緊湊，功能強大，產品性能穩定，可以滿足各種生產和工藝的調速要求。設計電流范圍為15至4800A，并可通過并聯可控硅單元進行擴展。SIEI西威直流調速器TPD32系列技術特性
| 1 | TPD32變流器有兩種類型： · TPD32…2B 二象限變流器 · TPD32…4B 四象限變流器 |
| 2 | 這種直流傳動裝置可以用不同方法控制： 端子板 鍵盤 RS485串行接口 總線連接（可選） |
| 3 | 所需設定值是通過更改CONFIGURATION menu(配置菜單)中的Main commands（主指令）和Control mode（控制方式）參數來實現。 |
| 4 | 該裝置裝有在MS-WINDOWSTM環境下使用的用戶接口軟件，以便通過RS485串行接口來控制傳動裝置。 |
| 5 | 裝置出廠設定為用級聯電流調節的方法進行調速的，并按“標準接線圖”所示的接線圖連接。該器件初始試運行只需要將直流電動機的參數輸入該軟件START UP（起動）菜單中。然后，可在所有參數通過鍵盤（START UP/Main Commands（起動/主指令））設定后通過端子板控制傳動裝置。 |
| 6 | 如果所需功能在標準配置中不存在，則可以通過相應的菜單選擇這些功能并設定它們的參數。 |
| 7 | 用可編程輸入/輸出擴展標準器件，需要TBO任選卡。可以裝設多達2個TBO。每一個具有4個數字輸入、4個數字輸出和2個模擬輸出。在標準傳動裝置上裝有三個模擬輸入。 |
| 8 | TPD32系列傳動裝置可以用不同的計量單位來設置給定積分器（RAMP）和轉速調節器的參數值： · Speed base value（轉速基值）百分?jǐn)?shù) · 也可用因數功能函數定義的一個計量單位（量綱），例如轉速用m/s表示。 可自由選擇的口令1將防止閑雜人員擅自操作傳動裝置。它是以一個五位數字組合的形式輸入的。口令2是由制造廠提供的。這一口令能使維護人員訪問用戶不能訪問的維護菜單。 |
SIEI西威直流調速器TPD32系列功能
功能特點
· TPD32系列變流器裝置具有極佳的調節特點和很寬的調節范圍。
· 極為穩定的硬件系統。
· 易于操作的調試軟件。
· 連續的數據記錄試波器。
· 磁場變流部分集成化。
· 功率與調節部分電氣隔離并具有高阻抗。
· 調節部分與數字I/O口電氣隔離。
· 差分模擬量輸入。
· 提供具備診斷功能的LED標準組件（KC），安裝在裝置的前蓋上。
· 能拆卸的可選操作面板。
· 輕松掌握的“基本菜單”。
· 操作簡單
- 通過端子操作，
- 通過帶有指示燈的面板操作，
- 通過缺省設置的PC程序和RS485串口操作，
- 通過現場總線（可選），DRIVECOM協議的INTERBUS S總線，PROFIBUS DP操作,
· 可儲存前10個故障信息和故障時間。
· 對每一個故障報警均可單獨設置裝置的動作。
· 當速度反饋信號丟失后可自動轉換成電樞反饋（恒轉矩工作模式）。
· 過載控制。
· 標準配置的裝置中有三個可自由定義的模擬量輸入口。
· 可選的數字量輸入/輸出，模擬量輸出板。
· 以百分制還是以其它量綱方式設置參考信號和顯示反饋信號均由用戶定義。
· 速度和轉矩調節可選。
· 速度調節器自適應。
· 帶有自適應功能的電流預測調節器。
· 電動電位計功能（增加/減少給定速度信號）。
· 點動功能。
· 8個內部速度參考信號。
· 5個內部線性或S型給定積分器。
· 內部參數調整（放大倍數，最大/最小限幅，偏置等）
· 特殊應用場合下可拓展裝置其它功能。
